产品性能：

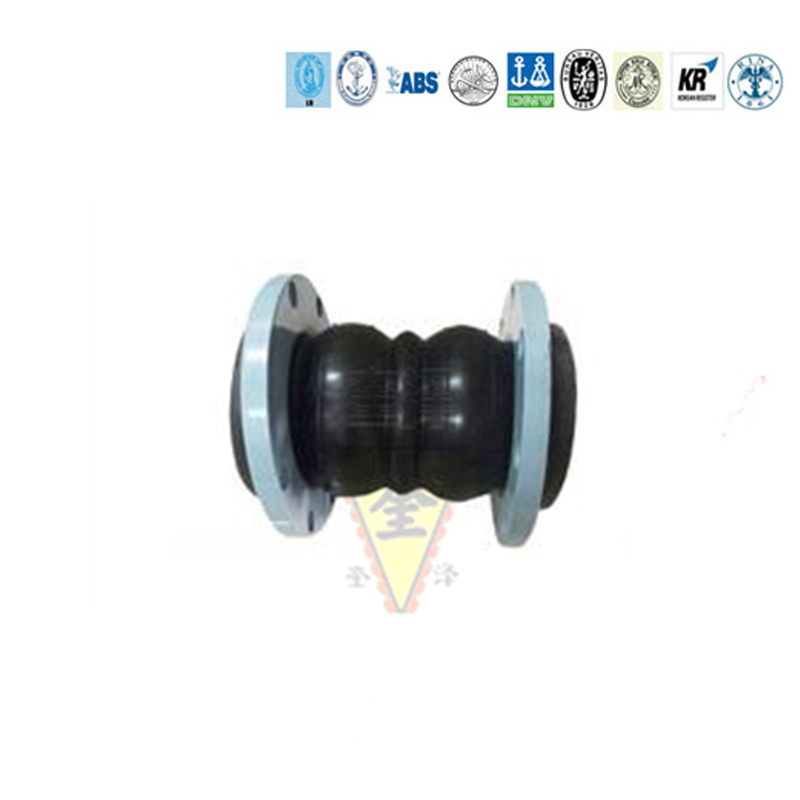

1、KST可曲挠双球体橡胶接头弹性好,使用寿命长，特别对于一些安装环境比较恶劣的环境有比较良好的适应能力。
2、安装在管道上能够实现对管道轴向，横向，角向的位移补偿，保障管道的安稳运行，从而延长管道使用寿命。
3、具备良好的降振减噪功能，大大优化了管道线路的运行环境。
安装说明：
1、安装时要保护好球体两端的橡胶密封面，并且严禁使用不符合本产品要求的介质。安装使用之前请仔细查阅产品附加安装说明书，避免出现一些不必要的损失。
2、橡胶接头的额定工作压力要比实际工作压力大一个档位，以保证管道能够安全运行。
3、管道必须有固定支撑或固定托架，固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。
4、橡胶接头在进行法兰连接过程中，要按照对角均匀加压的方式进行安装，这样能够避免受力不均匀，导致后期的管道泄漏。
5、橡胶接头在安装过程中一定要避免超出自身位移量来补偿管道的振动和热胀冷缩。通过加装限位装置或者是增加橡胶接头数量，分担工作压力才是正确之选。
产品使用范围：
由于KST可曲挠双球体橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程，震动较大的管道、冷热变化频繁的管道。
主要零部件材料 Material of each parts
| 序号 No. | 部位 Part | 材料 Material |
| 1 | 主体 Body | 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁晴橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM) |
| 2 | 内、外衬 Inner & Outer Rubber | 天然橡胶（NR） 氯丁橡胶（CR）丁基橡胶（IIR） 丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主体骨架 Body Carcass | 尼龙帘布 Nylon cord fabric |
| 4 | 增压环 Reinforcing Ring | 多股镀铜钢丝 Multi-strand coppering steel wire |
| 5 | 法兰 Flange | 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
技术条件Technical parameters
| 项目Item |型号Medol | KST-10 | KST-16 | KST-25 | A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
| 工作压力MpaWoring pressure | 1.0(10) | 1.6(16) | 2.5(25) | |
| 爆破压力Mpa Burst Pressure | 2.0(20) | 3.0(30)) | 4.5(45) | |
| 真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | 100(750) | |
| 适用温度℃Applicable Temperature | -20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
| 适用介质Applicable Medium | 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
| 注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
主要数据 Main date
注：1、特殊要求可按用户图纸制作，法兰标准采用GB/T9115.1-2000，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁晴橡胶、氟橡胶等。
2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
3、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
| 公称通径DN Nominal Diameter (mm) | 长度 LengthL(mm) | 轴向位移 Axial displacement(mm) | 横向位移 Haorizontal isplacement(mm) | 角向偏转 Angular deflection(a1+a2)° | ||
| mm | 英寸inch | 伸长Extension | 压缩Compression | |||
| 40 | 1.5 | 165 | 10 | 20 | 20 | 30 |
| 50 | 2 | 165 | 10 | 20 | 20 | 30 |
| 65 | 2.5 | 175 | 10 | 20 | 20 | 30 |
| 80 | 3 | 175 | 10 | 20 | 20 | 30 |
| 100 | 4 | 225 | 15 | 30 | 25 | 30 |
| 125 | 5 | 225 | 15 | 30 | 25 | 30 |
| 150 | 6 | 225 | 15 | 30 | 25 | 30 |
| 200 | 8 | 325 | 20 | 40 | 30 | 30 |
| 250 | 10 | 325 | 20 | 40 | 30 | 30 |
| 300 | 12 | 325 | 20 | 40 | 30 | 30 |
| 350 | 14 | 325 | 20 | 40 | 30 | 30 |
| 400 | 16 | 340-400 | 20 | 40 | 30 | 30 |
| 450 | 18 | 340-400 | 25 | 45 | 30 | 30 |
| 500 | 20 | 340-400 | 25 | 45 | 30 | 30 |
| 600 | 24 | 340-400 | 25 | 45 | 30 | 30 |
